橡膠布線氣囊體的簾線分布特征如下。

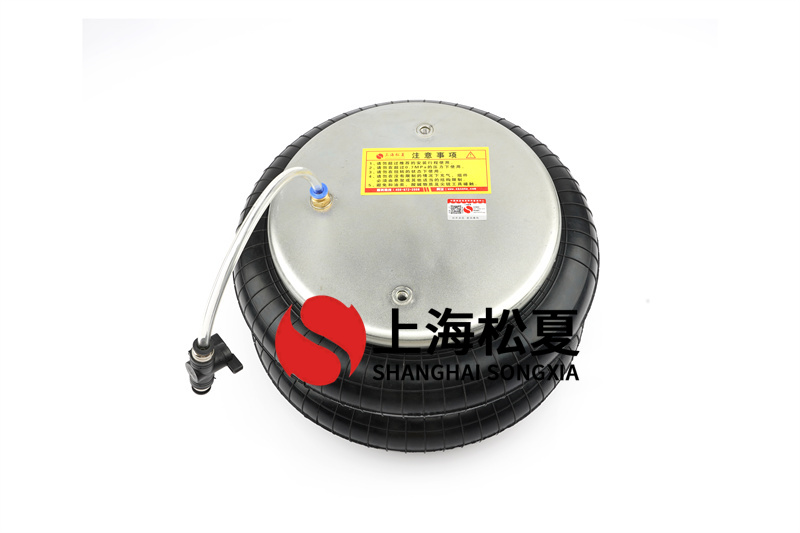

CD型空氣彈簧

(1)簾線層為偶數,任一點的簾線總是以土β簾線角成對地分布在子午線的對稱位置上，是變化的，并且是平行圓半徑r的函數，即β=B()。

(2)由于簾線采用的是長尼龍或長聚酯，由連續性可知通過每行圓法斷面的簾線總量相等。由于平行圓半徑是變化的，所以簾線密度也是變化的。

因此，空氣彈簧的幾何、材料和載荷都是軸對稱的。又因?yàn)榭諝鈴椈傻谋诤褚话爿^薄，所以結構分析時可以假定:

①空氣彈簧的囊體及其各單層均處于廣義平面應力狀態:

②忽略簾線空氣彈簧的囊體彎曲和扭轉剛度的影響。

據此假定，空氣彈簧體就變成了薄膜，即將簾線空氣彈簧體簡化成為一個處于廣義平面應力狀態的軸對稱薄殼結構，其典型幾何形狀和坐標系。取殼體的主子午線切線m.平行圓線切線c與垂直殼體中面向外法線n構成局部參考直角。
